编码器全集
生成时间: 2026-01-29 17:16:44
本文档汇总了零差云控官网的所有编码器内容，共 7 篇。
型号：eCoder11
原文链接: https://www.zeroerr.cn/eCoder/eCoder11.html

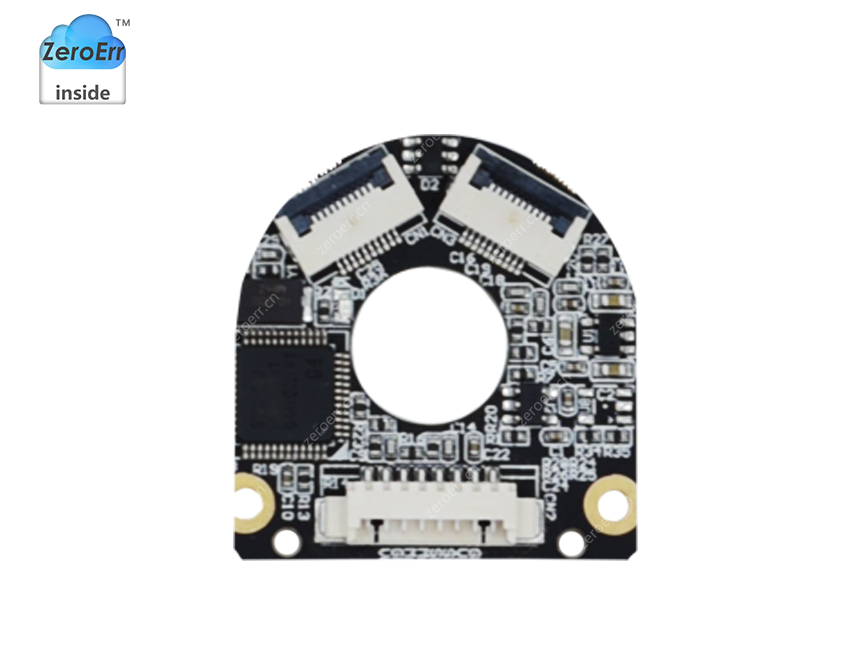

eCoder11
绝对值编码器
产品特点

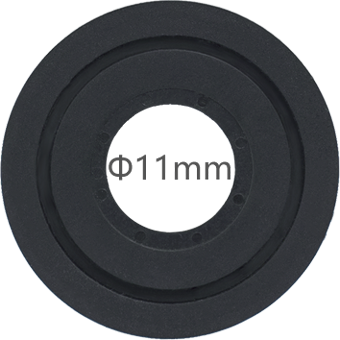

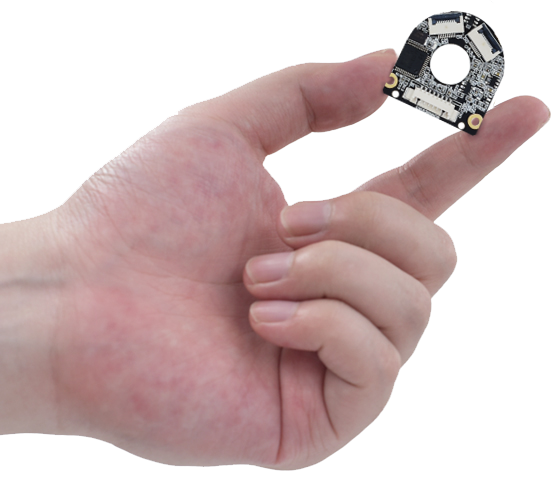

11MM中孔

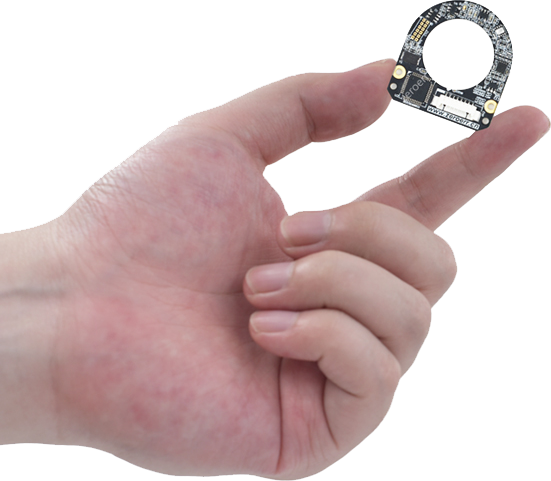

体积小巧，
最厚处仅9.4mm。
非接触式、

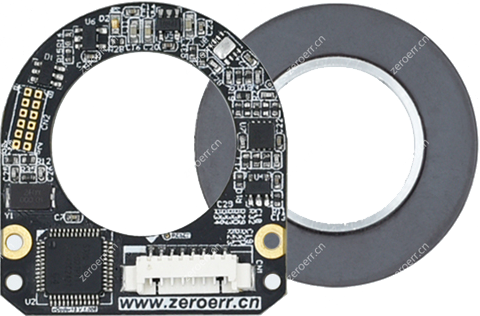

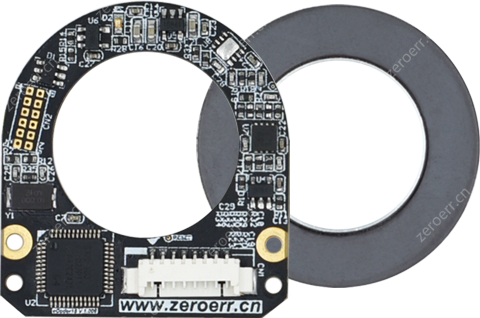

19位多圈绝对值
高达19位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±15″。
支持多种电机
无磁滞，高达12000RPM容许转速。
支持伺服、直线、DDR、空心杯、音圈电机等；
安装方便
安装更便捷，
精度更高更可控。
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder11 |
| 安装方式 | 分体式 |
| 中空直径 | 11mm |
| 外径 | 30mm |
| 厚度 | 9.4mm |
| 分辨率 | 19Bits |
| 重复定位精度 | ±15＂ |
| 最大绝对误差 | <0.1° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
11
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-

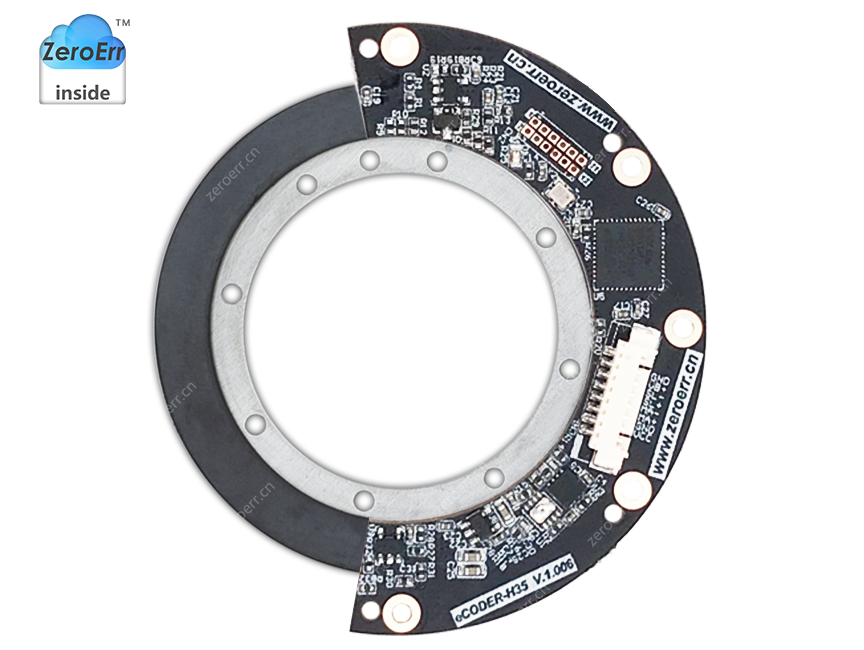

35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-

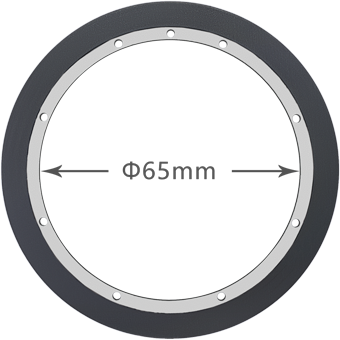

65
内径65mm，外径84mm
内径11mm，外径30mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
19B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
19位分辨率
-
编码器型号：eCoder11S-R19B
产品型号参数剖析
（以eCoder11S-R19B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 11 | 指编码器中间的通孔直径 编码器eCoder18 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 19B | 即表示编码器的分辨率 |
型号：eCoder11
eCoder11
绝对值编码器
产品特点
11MM中孔
体积小巧，
最厚处仅9.4mm。
非接触式、
19位多圈绝对值
高达19位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±15″。

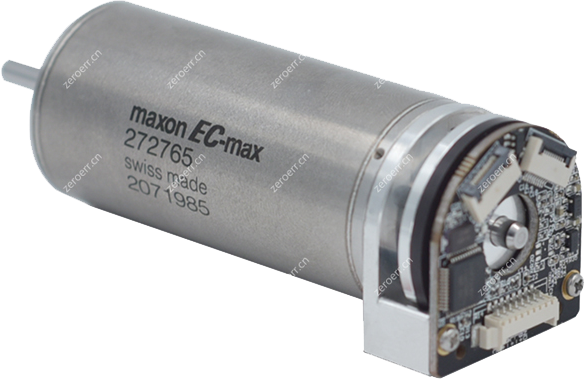

支持多种电机
无磁滞，高达12000RPM容许转速。
支持伺服、直线、DDR、空心杯、音圈电机等；
安装方便
安装更便捷，
精度更高更可控。
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder11 |
| 安装方式 | 分体式 |
| 中空直径 | 11mm |
| 外径 | 30mm |
| 厚度 | 9.4mm |
| 分辨率 | 19Bits |
| 重复定位精度 | ±15＂ |
| 最大绝对误差 | <0.1° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
11
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径11mm，外径30mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
19B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
19位分辨率
-
编码器型号：eCoder11S-R19B
产品型号参数剖析
（以eCoder11S-R19B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 11 | 指编码器中间的通孔直径 编码器eCoder18 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 19B | 即表示编码器的分辨率 |
资料下载
联系我们
售前咨询：
电话：[134 8079 6208](tel:134 8079 6208)

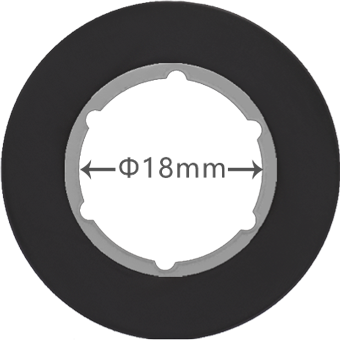

型号：eCoder18
原文链接: https://www.zeroerr.cn/eCoder/eCoder18.html
eCoder18
绝对值编码器
产品特点
18MM中孔
体积小巧，
最厚处仅9mm。
非接触式、
19位多圈绝对值
高达19位的分辨率及240计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±10″。
支持多种电机
无磁滞，高达12000RPM容许转速。
支持伺服、直线、DDR、空心杯、音圈电机等；
安装方便
码盘自带内螺纹，
安装更便捷，
精度更高更可控。
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder18 |
| 安装方式 | 分体式 |
| 中空直径 | 18mm |
| 外径 | 33.5mm |
| 厚度 | 15.1mm |
| 分辨率 | 19Bits |
| 重复定位精度 | ±10＂ |
| 最大绝对误差 | <0.06° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
18
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径18mm,外径33.5mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
18B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
18位分辨率
-
编码器型号：eCoder18S-R18B
产品型号参数剖析
（以eCoder18S-R18B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 18 | 指编码器中间的通孔直径 编码器eCoder18 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 18B | 即表示编码器的分辨率 |
型号：eCoder18
eCoder18
绝对值编码器
产品特点
18MM中孔
体积小巧，
最厚处仅9mm。
非接触式、
19位多圈绝对值
高达19位的分辨率及240计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±10″。
支持多种电机
无磁滞，高达12000RPM容许转速。
支持伺服、直线、DDR、空心杯、音圈电机等；
安装方便
码盘自带内螺纹，
安装更便捷，
精度更高更可控。
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder18 |
| 安装方式 | 分体式 |
| 中空直径 | 18mm |
| 外径 | 33.5mm |
| 厚度 | 15.1mm |
| 分辨率 | 19Bits |
| 重复定位精度 | ±10＂ |
| 最大绝对误差 | <0.06° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
18
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径18mm,外径33.5mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
18B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
18位分辨率
-
编码器型号：eCoder18S-R18B
产品型号参数剖析
（以eCoder18S-R18B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 18 | 指编码器中间的通孔直径 编码器eCoder18 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 18B | 即表示编码器的分辨率 |
资料下载
联系我们
售前咨询：
电话：[134 8079 6208](tel:134 8079 6208)

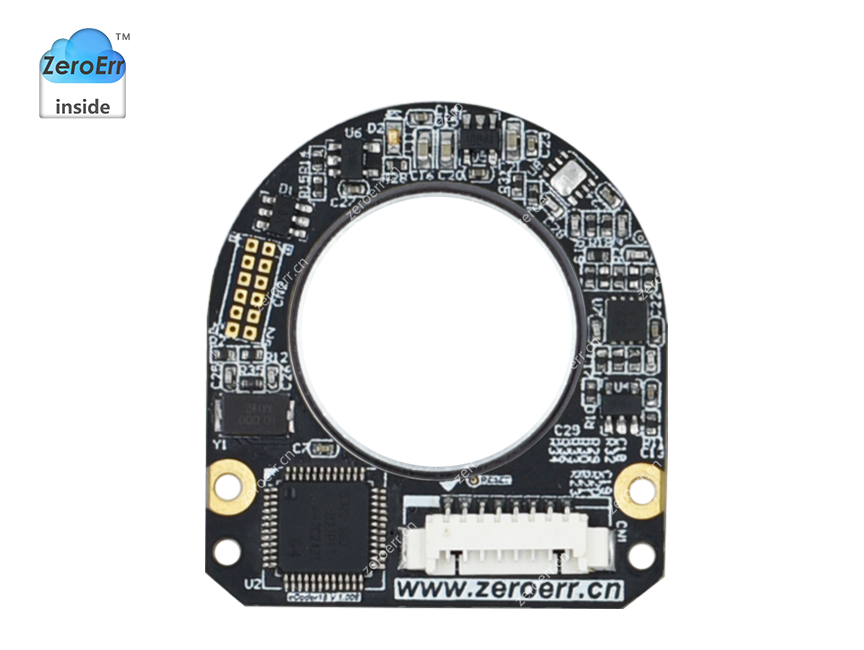

型号：eCoder20
原文链接: https://www.zeroerr.cn/eCoder/eCoder20.html
eCoder20
绝对值编码器
产品特点

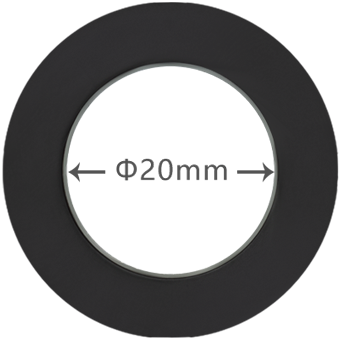

20MM中孔
体积小巧，
最厚处仅12.8mm。
非接触式、
19位多圈绝对值
高达19位的分辨率及240计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±10″。
支持多种电机
无磁滞，高达12000RPM容许转速。
支持伺服、直线、DDR、空心杯、音圈电机等；
安装方便
90度M2.5顶丝安装，
结构紧凑，装卸方便，
精度更高更可控。
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder20 |
| 安装方式 | 分体式 |
| 中空直径 | 20mm |
| 外径 | 33.5mm |
| 厚度 | 12.8mm |
| 分辨率 | 19Bits |
| 重复定位精度 | ±10＂ |
| 最大绝对误差 | <0.06° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
20
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径20mm，外径33.5mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
19B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
19位分辨率
-
编码器型号：eCoder20S-R19B
产品型号参数剖析
（以eCoder20S-R19B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 20 | 指编码器中间的通孔直径 编码器eCoder20 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 19B | 即表示编码器的分辨率 |
型号：eCoder20
eCoder20
绝对值编码器
产品特点
20MM中孔
体积小巧，
最厚处仅12.8mm。
非接触式、
19位多圈绝对值
高达19位的分辨率及240计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±10″。
支持多种电机
无磁滞，高达12000RPM容许转速。
支持伺服、直线、DDR、空心杯、音圈电机等；
安装方便
90度M2.5顶丝安装，
结构紧凑，装卸方便，
精度更高更可控。
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder20 |
| 安装方式 | 分体式 |
| 中空直径 | 20mm |
| 外径 | 33.5mm |
| 厚度 | 12.8mm |
| 分辨率 | 19Bits |
| 重复定位精度 | ±10＂ |
| 最大绝对误差 | <0.06° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
20
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径20mm，外径33.5mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
19B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
19位分辨率
-
编码器型号：eCoder20S-R19B
产品型号参数剖析
（以eCoder20S-R19B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 20 | 指编码器中间的通孔直径 编码器eCoder20 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 19B | 即表示编码器的分辨率 |
资料下载
联系我们
售前咨询：
电话：[134 8079 6208](tel:134 8079 6208)

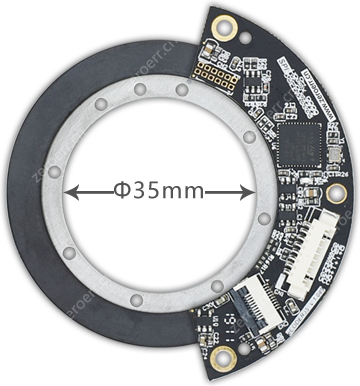

型号：eCoder35
原文链接: https://www.zeroerr.cn/eCoder/eCoder35.html

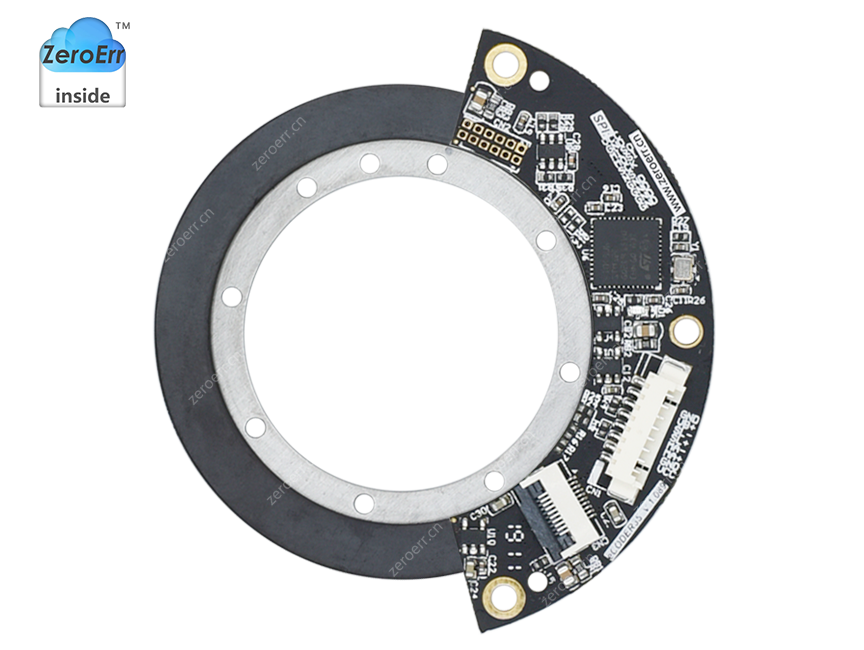

eCoder35
绝对值编码器
产品特点

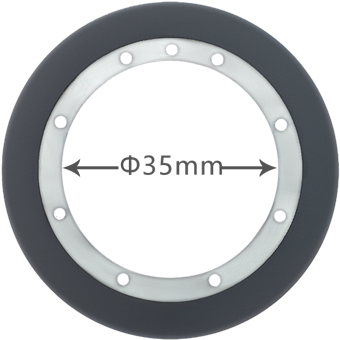

35MM大中孔
体积小巧，
最厚处仅8.6mm。
非接触式、
20位多圈绝对值
高达20位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±5″。
安装方便
高达35mm直径中孔，
可允许穿过机械结构、
线缆、气路等
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder35 |
| 安装方式 | 分体式 |
| 中空直径 | 35mm |
| 外径 | 55mm |
| 厚度 | 8.6mm |
| 分辨率 | 20Bits |
| 重复定位精度 | ±5＂ |
| 最大绝对误差 | <0.05° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
35
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径35mm，外径55mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
20B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
20位分辨率
-
编码器型号：eCoder35S-R20B
产品型号参数剖析
（以eCoder35S-R20B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 35 | 指编码器中间的通孔直径 编码器eCoder35 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 20B | 即表示编码器的分辨率 |
型号：eCoder35
eCoder35
绝对值编码器
产品特点
35MM大中孔
体积小巧，
最厚处仅8.6mm。
非接触式、
20位多圈绝对值
高达20位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±5″。
安装方便
高达35mm直径中孔，
可允许穿过机械结构、
线缆、气路等
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder35 |
| 安装方式 | 分体式 |
| 中空直径 | 35mm |
| 外径 | 55mm |
| 厚度 | 8.6mm |
| 分辨率 | 20Bits |
| 重复定位精度 | ±5＂ |
| 最大绝对误差 | <0.05° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
35
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径35mm，外径55mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
20B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
20位分辨率
-
编码器型号：eCoder35S-R20B
产品型号参数剖析
（以eCoder35S-R20B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 35 | 指编码器中间的通孔直径 编码器eCoder35 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 20B | 即表示编码器的分辨率 |
资料下载
联系我们
售前咨询：
电话：[134 8079 6208](tel:134 8079 6208)
型号：eCoder35H
原文链接: https://www.zeroerr.cn/eCoder/eCoder35H.html

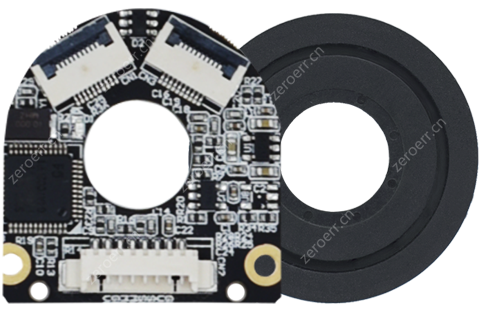

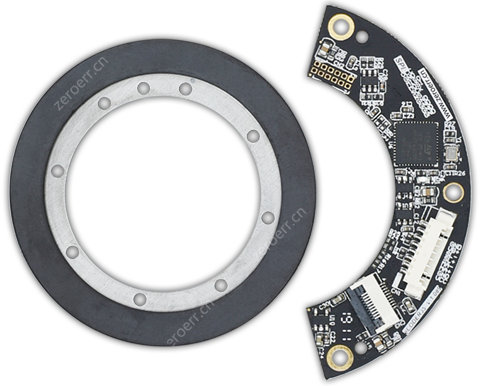

eCoder35H
绝对值编码器
产品特点
35MM大中孔
体积小巧，
平均厚度仅5.4mm。
非接触式、多圈绝对式。
21位多圈绝对值
高达21位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±2.5″。
安装方便
高达35mm直径中孔，
可允许穿过机械结构、
线缆、气路等
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder35H |
| 安装方式 | 分体式 |
| 中空直径 | 35mm |
| 外径 | 55mm |
| 厚度 | 8.6mm |
| 分辨率 | 21Bits |
| 重复定位精度 | ±2.5＂ |
| 最大绝对误差 | <0.02° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
35H
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径35mm，外径55mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
21B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
21位分辨率
-
编码器型号：eCoder35HS-R21B
产品型号参数剖析
（以eCoder35HS-R21B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 35H | 指编码器中间的通孔直径 编码器eCoder35H |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 21B | 即表示编码器的分辨率 |
型号：eCoder35H
eCoder35H
绝对值编码器
产品特点
35MM大中孔
体积小巧，
平均厚度仅5.4mm。
非接触式、多圈绝对式。
21位多圈绝对值
高达21位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±2.5″。
安装方便
高达35mm直径中孔，
可允许穿过机械结构、
线缆、气路等
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder35H |
| 安装方式 | 分体式 |
| 中空直径 | 35mm |
| 外径 | 55mm |
| 厚度 | 8.6mm |
| 分辨率 | 21Bits |
| 重复定位精度 | ±2.5＂ |
| 最大绝对误差 | <0.02° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
35H
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径35mm，外径55mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
21B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
21位分辨率
-
编码器型号：eCoder35HS-R21B
产品型号参数剖析
（以eCoder35HS-R21B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 35H | 指编码器中间的通孔直径 编码器eCoder35H |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 21B | 即表示编码器的分辨率 |
资料下载
联系我们
售前咨询：
电话：[134 8079 6208](tel:134 8079 6208)
型号：eCoder45
原文链接: https://www.zeroerr.cn/eCoder/eCoder45.html

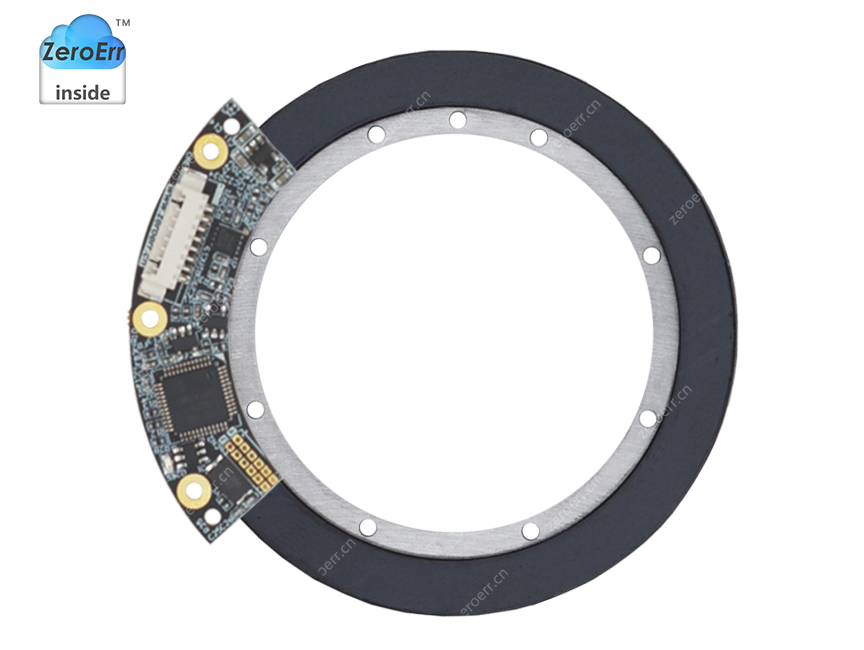

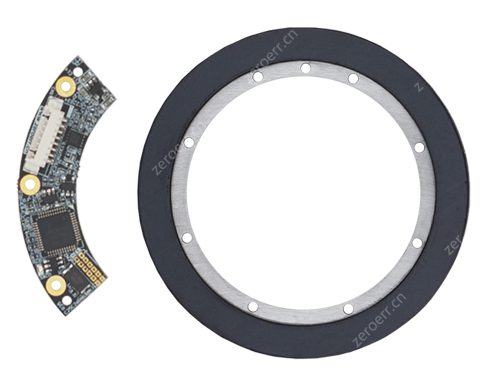

eCoder45
绝对值编码器
产品特点
45MM大中孔
体积小巧，
平均厚度仅2.5mm
非接触式、
20位多圈绝对值
高达20位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±5″。
安装方便

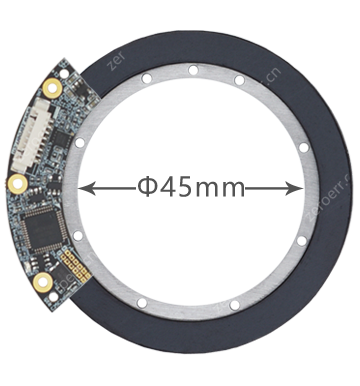

高达45mm直径中孔，
可允许穿过机械结构、
线缆、气路等
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder45 |
| 安装方式 | 分体式 |
| 中空直径 | 45mm |
| 外径 | 64mm |
| 厚度 | 8.6mm |
| 分辨率 | 20Bits |
| 重复定位精度 | ±5＂ |
| 最大绝对误差 | <0.05° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
45
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径45mm，外径64mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
20B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
20位分辨率
-
编码器型号：eCoder45S-R20B
产品型号参数剖析
（以eCoder45S-R20B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 45 | 指编码器中间的通孔直径 编码器eCoder45 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 20B | 即表示编码器的分辨率 |
型号：eCoder45
eCoder45
绝对值编码器
产品特点
45MM大中孔
体积小巧，
平均厚度仅2.5mm
非接触式、
20位多圈绝对值
高达20位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±5″。
安装方便
高达45mm直径中孔，
可允许穿过机械结构、
线缆、气路等
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder45 |
| 安装方式 | 分体式 |
| 中空直径 | 45mm |
| 外径 | 64mm |
| 厚度 | 8.6mm |
| 分辨率 | 20Bits |
| 重复定位精度 | ±5＂ |
| 最大绝对误差 | <0.05° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
45
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径45mm，外径64mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
20B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
20位分辨率
-
编码器型号：eCoder45S-R20B
产品型号参数剖析
（以eCoder45S-R20B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 45 | 指编码器中间的通孔直径 编码器eCoder45 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 20B | 即表示编码器的分辨率 |
资料下载
联系我们
售前咨询：
电话：[134 8079 6208](tel:134 8079 6208)
型号：eCoder65
原文链接: https://www.zeroerr.cn/eCoder/eCoder65.html

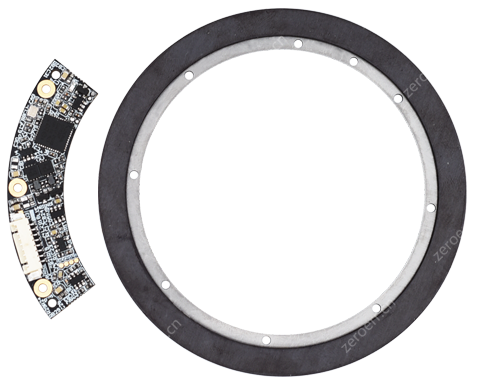

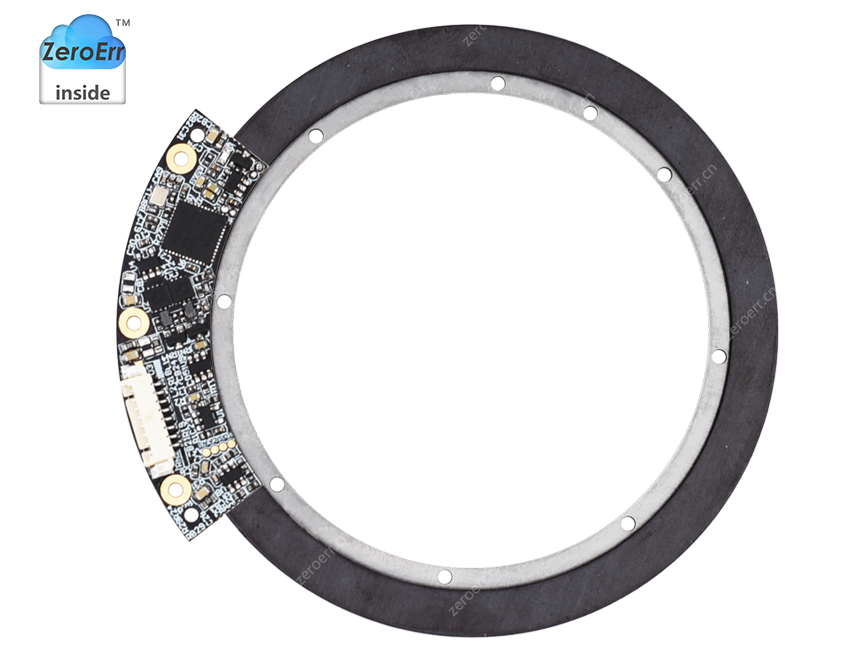

eCoder65
绝对值编码器
产品特点
65MM大中孔
体积小巧，
平均厚度仅2.5mm
非接触式、
20位多圈绝对值
高达20位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±5″。
安装方便

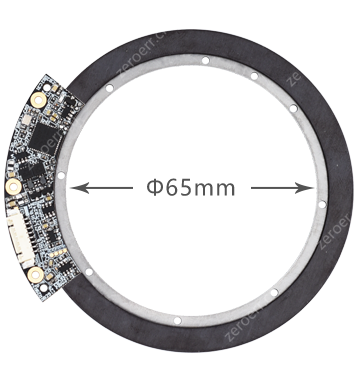

高达65mm直径中孔，
可允许穿过机械结构、
线缆、气路等
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder65 |
| 安装方式 | 分体式 |
| 中空直径 | 65mm |
| 外径 | 84mm |
| 厚度 | 8.8mm |
| 分辨率 | 20Bits |
| 重复定位精度 | ±5＂ |
| 最大绝对误差 | <0.04° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
65
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径65mm，外径84mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
20B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
20位分辨率
-
编码器型号：eCoder65S-R20B
产品型号参数剖析
（以eCoder65S-R20B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 65 | 指编码器中间的通孔直径 编码器eCoder65 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 20B | 即表示编码器的分辨率 |
型号：eCoder65
eCoder65
绝对值编码器
产品特点
65MM大中孔
体积小巧，
平均厚度仅2.5mm
非接触式、
20位多圈绝对值
高达20位的分辨率及216计圈圈数
可编程并存储的逐点位置补偿，
使编码器重复定位精度到达前所未有的±5″。
安装方便
高达65mm直径中孔，
可允许穿过机械结构、
线缆、气路等
恶劣环境依然适用
-
粉尘
-
重油污
-
高低温
-
复杂电磁环境
-
恶劣环境仍然可靠运行
-
高达0.1mm的装配容许误差。
-
内置EEPROM可编程并保存的零位。
-
精密定位基准，实现快捷并精准的安装。
支持RS-485接口协议
标准RS485协议，兼容多摩川绝对值编码器
产品参数
| 型号 | eCoder65 |
| 安装方式 | 分体式 |
| 中空直径 | 65mm |
| 外径 | 84mm |
| 厚度 | 8.8mm |
| 分辨率 | 20Bits |
| 重复定位精度 | ±5＂ |
| 最大绝对误差 | <0.04° |
| 位置更新频率 | >50KHz |
| 接口协议 | RS485 |
| 接口设计 | 全差分接口设计，抗干扰能力强 |
产品型号
-
产品系列
eCoder
零差云控编码器系列
-
编码器尺寸
65
-
11
内径11mm，外径30mm
-
18
内径18mm，外径33.5mm
-
20
内径20mm，外径33.5mm
-
35
内径35mm，外径55mm
-
35H
内径35mm，外径55mm
-
45
内径45mm，外径64mm
-
65
内径65mm，外径84mm
内径65mm，外径84mm
-
-
码盘类型
S
-
S
单圈绝对值
-
M
多圈绝对值
单圈绝对值
-
-
通信类型
R
-
R
RS485串口通信
RS485串口通信
-
-
分辨率
20B
-
17B
17位分辨率
-
18B
18位分辨率
-
19B
19位分辨率
-
20B
20位分辨率
-
21B
21位分辨率
20位分辨率
-
编码器型号：eCoder65S-R20B
产品型号参数剖析
（以eCoder65S-R20B为例）
| eCoder | * 本公司在售编码器系列产品命名的前缀。 |
| 65 | 指编码器中间的通孔直径 编码器eCoder65 |
| S | * 多圈绝对值编码器（M）可在未通电的情况下持续记录运行角度， * 多圈功能需要电池并在包装内提供； * 单圈编码器（S）的在启动时，只能提供输出端的角度绝对值 |
| R | * 编码器与关节的通信类型 * R表示采用RS485串口通信 * 通信协议详见手册 编码器RS485串口通信 |
| 20B | 即表示编码器的分辨率 |
资料下载
联系我们
售前咨询：
电话：[134 8079 6208](tel:134 8079 6208)
